La Tierra que Protege
¿Por Qué la Puesta a Tierra es Vital en tu Hogar y Negocio?
¡Hola a todos! Hoy vamos a hablar de algo que no se ve, pero que es crucial para nuestra seguridad eléctrica: la puesta a tierra. ¿Alguna vez te has preguntado cómo te proteges de una descarga o por qué tus aparatos electrónicos no se dañan con cualquier subida de voltaje? Gran parte de la respuesta está en una buena conexión a tierra. En Chile, esto no es un capricho; es una exigencia de nuestra normativa, especialmente en los Pliegos Técnicos RIC N°05 y RIC N°06 del Decreto Supremo N°8. Acompáñanos a entender por qué es tan importante, cómo se hace, y qué dice la ley al respecto.
¿Por Qué Necesitamos la Puesta a Tierra? La Seguridad es lo Primero
El Guardián Invisible de Tu Electricidad
Imagina que la electricidad es como el agua: si hay una fuga en una tubería (un cable pelado, un electrodoméstico fallando), necesitas un lugar seguro por donde se escape esa «fuga» sin hacer daño. La puesta a tierra es ese camino seguro. ¿Para qué sirve?
Protección Personal: Es su tarea más importante. Si un aparato eléctrico tiene un problema interno y su carcasa se electrifica, la puesta a tierra desvía esa electricidad peligrosa directamente al suelo. Esto hace que los «automáticos» (interruptores diferenciales) salten al instante, cortando la corriente y evitando que alguien reciba una descarga al tocar el aparato. ¡Piensa en el RIC N°05: Medidas de Protección, que busca precisamente evitar que las personas se electrocuten!
Protección de Equipos: Las subidas repentinas de voltaje (por un rayo o un problema en la red) pueden «freír» tus electrodomésticos, televisores, computadores. Una buena puesta a tierra ayuda a que esa energía dañina se vaya al suelo, protegiendo tus equipos y alargando su vida útil.
Estabilidad Eléctrica: Ayuda a que la electricidad fluya de manera más limpia y estable, reduciendo «ruidos» que pueden afectar el funcionamiento de equipos sensibles, como tu computador o tu sistema de sonido.
Cómo se Diseña la Puesta a Tierra: Siguiendo las Reglas Chilenas (RIC N°06)
No es Solo Enterrar un Cable: La Precisión según el RIC N°06
Crear una puesta a tierra efectiva no es simplemente clavar una varilla en el jardín. En Chile, el Pliego Técnico RIC N°06 (Puesta a Tierra y Enlace Equipotencial) nos dice cómo hacerlo bien:

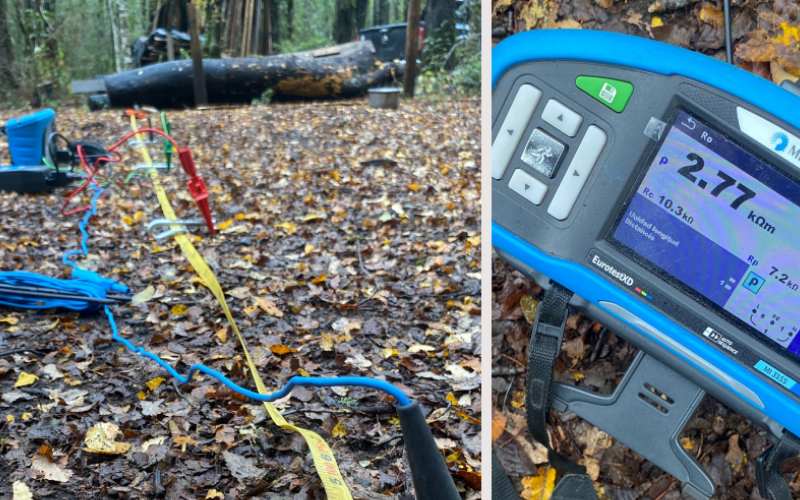

Conocer el Terreno: Lo primero es saber qué tan bien conduce la electricidad el suelo donde se va a instalar. No es lo mismo tierra húmeda y arcillosa que suelo rocoso. Para esto, se hacen mediciones especiales con un aparato llamado «telurómetro». El RIC N°06 detalla cómo hacer estas mediciones para un diseño adecuado.
Elegir el Sistema: Conociendo el terreno, se realizan los cálculos necesarios para decidir qué tipo de «sistema de puesta a tierra» se va a enterrar. Pueden ser:
Varillas: Las más comunes, como barras de cobre o acero recubierto de cobre, enterradas verticalmente.
Placas o Anillos: Piezas de metal enterradas horizontalmente.

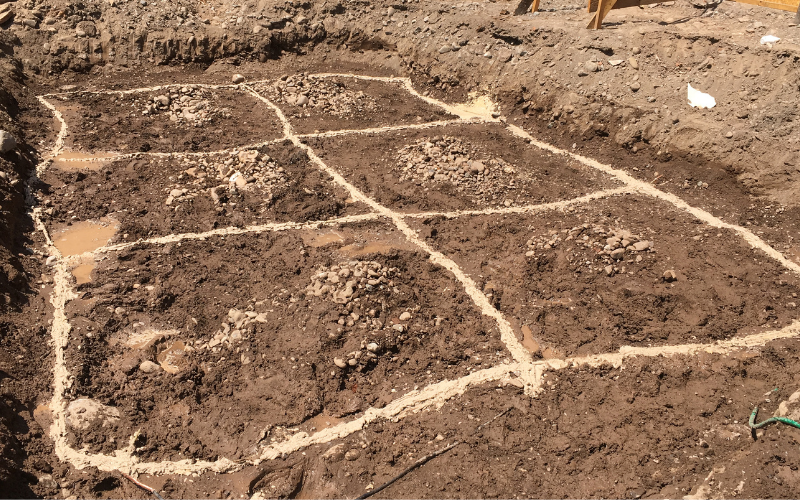

Mallas: Redes de cables enterrados, ideales para grandes instalaciones (como edificios o industrias) que necesitan una conexión a tierra muy potente. El RIC N°06 te orienta en la elección según tu necesidad.

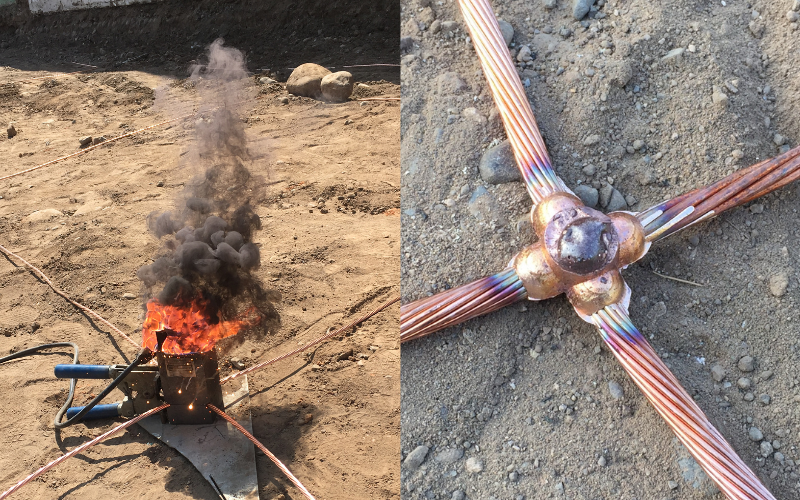

Cables y Conexiones: Los cables que van desde tus equipos hasta la «antena» enterrada deben ser de cobre y tener el grosor adecuado para conducir la corriente de forma segura. Además, todas las uniones deben ser muy fuertes y resistentes, como las que se hacen con soldadura especial, para que la conexión no falle con el tiempo. El RIC N°06 detalla cómo deben ser estos cables y uniones.
«Unir Todo» (Enlace Equipotencial): Una regla de oro del RIC N°06 (y fundamental para el RIC N°05 en cuanto a seguridad) es conectar a la misma puesta a tierra todas las partes metálicas de tu casa o negocio que puedan conducir electricidad. Esto incluye tuberías, estructuras metálicas, la carcasa de tu refrigerador, etc. La idea es que todo quede al mismo nivel eléctrico, para que no haya diferencias de voltaje que puedan causar una descarga.
¿Cuánta Resistencia? Lo que Exigen los RIC N°05 y RIC N°06 en Chile
El Número Mágico que Determina Tu Seguridad
Aquí viene lo más específico: ¿Qué tan «buena» debe ser la puesta a tierra? La «bondad» se mide en Ohmios (Ω), y cuanto más bajo sea el número, mejor. Los Pliegos Técnicos RIC N°05 y RIC N°06 establecen los límites en Chile:
Para tu Casa o Negocio (con Interruptor Diferencial – lo más común):
Si tu instalación tiene los «automáticos de fuga» (Dispositivos Diferenciales de Corriente o DDC) que exige el RIC N°05 para proteger contra descargas, el RIC N°06 permite una resistencia de hasta 1667 Ohmios (Ω). Sin embargo, ¡mucho ojo! Por tu propia seguridad y para que el DDC funcione de maravilla, siempre es mejor buscar un valor mucho más bajo, idealmente menos de 10 Ohmios (Ω). Así, el DDC reaccionará mucho más rápido ante cualquier fuga.
Para Lugares sin Diferencial (o instalaciones antiguas):
Si por alguna razón no tienes DDC, la puesta a tierra debe ser mucho más eficiente para hacer saltar los fusibles o disyuntores comunes. En estos casos, el RIC N°05 y el RIC N°06 exigen que la resistencia sea bastante baja, generalmente no más de 20 Ohmios (Ω) e idealmente menos de 10 Ohmios (Ω). Es un valor más estricto porque la puesta a tierra es la única «salida» rápida para la corriente de falla.
Para Instalaciones Grandes o Sensibles (como edificios, fábricas, centros de datos):
Aquí, los requisitos son mucho más estrictos según el RIC N°06. Se busca que la resistencia sea bajísima, a menudo 1 Ohmio (Ω) o incluso menos. Esto es para manejar grandes cantidades de electricidad que podrían ser peligrosas y para proteger equipos muy caros y sensibles.

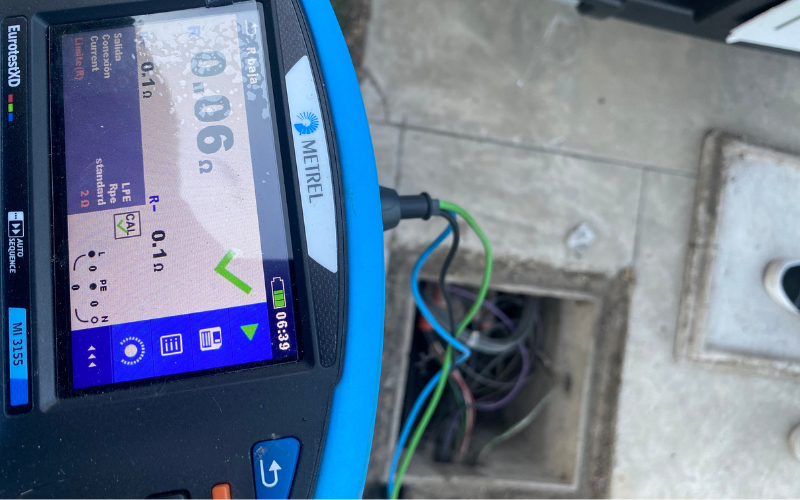

¿Cómo se mide?: Como dijimos antes, se usa un telurómetro. Es una medición que debe hacer un experto para asegurar que todo cumple la normativa.
Consejos Clave para una Puesta a Tierra Perfecta en Chile
Pasos Prácticos para Tu Seguridad y la de Tus Equipos
Para que tu sistema de puesta a tierra sea óptimo y cumpla con la ley chilena, ten en cuenta estas recomendaciones:
Contrata a un Profesional Certificado: Es la regla de oro. El diseño y la instalación deben ser hechos por un instalador eléctrico autorizado por la SEC y con experiencia en el Decreto Supremo N°8 y sus Pliegos RIC. ¡Es una exigencia legal y de seguridad!
Siempre con Estudio de Terreno: No adivines. La medición de la resistividad del suelo es fundamental. Un buen diseño comienza aquí, como lo indica el RIC N°06.
Usa Materiales de Calidad Aprobada: Asegúrate de que todos los componentes (varillas, cables, conectores) tengan el sello de calidad y cumplan con las normas chilenas. La calidad aquí es sinónimo de vida útil y seguridad.
¡Conecta Todo! (Enlace Equipotencial): No olvides unir a la puesta a tierra central todas las partes metálicas de tu casa que puedan conducir electricidad, como tuberías de agua, estructuras metálicas, etc. Es una medida esencial del RIC N°06 para evitar riesgos.
Mantenimiento Regular: Las puestas a tierra no son para siempre. El RIC N°06 y RIC N°05 sugieren revisiones y mediciones periódicas (usualmente cada 5 años). La tierra puede secarse o corroerse, afectando su eficacia.
Guarda los Papeles: Ten un registro de los estudios, el diseño, los materiales y las mediciones. Esta documentación es importante para ti y para cualquier fiscalización de la SEC.
En Conclusión
Los sistemas de puesta a tierra son un pilar invisible pero insustituible de nuestra seguridad eléctrica. En Chile, cumplir con el Decreto Supremo N°8, especialmente los Pliegos Técnicos RIC N°05 y RIC N°06, no es solo una obligación, sino una inversión directa en la protección de tu familia, tus empleados y tus bienes. No lo tomes a la ligera; una puesta a tierra bien hecha te da tranquilidad.
¡Protege tu instalación, protege a las personas!
